QX型桥式吸泥机
高效吸泥 · 稳定运行 · 工程级品质
QX型桥式吸泥机用于平流式沉砂池或沉淀池底部污泥的自动吸排。设备由主梁、驱动装置、吸泥系统、撇渣机构、集电装置等组成，运行平稳、吸泥效率高，广泛应用于市政、化工、造纸、食品等行业。
污水处理设备制造商 | 江苏新意诺环保，专业生产QX型桥式吸泥机，适用于市政与工业污水处理。结构合理、运行平稳、维护便捷，支持定制与工程配套。
结构及工作原理
该设备采用移动桥式，吸泥方式分有虹吸式和泵吸式两种类型，一般地面式沉淀池选用虹吸式吸泥机，半地下式沉淀池选用泵吸式吸泥机。
当吸泥机不工作时，即停在进水端；当吸泥机工作时，行车在电气控制的指令下，当顺水流行驶时，先放下撇渣板，刮集浮渣并撇向池端钢制撇渣槽内；反向行驶时，撇渣板提升，离开液面以防浮渣逆行；通过控制电磁阀换向阀，使冲洗水进入钢制撇渣槽内；池底泥水则由吸管（通过虹吸或泵吸）将其排入池边集泥槽内，进行下一步处理，依此作往返工作运动，从而达到吸泥、排泥、撇渣的目的。
产品优势
技术参数
| 参数型号 | QX-5 | QX-6 | QX-8 | QX-10 | QX12 | QX-15 | QX-20 |
| 池宽B(m) | 5 | 6 | 8 | 10 | 12 | 15 | 20 |
| 轨距LK(m) | B+0.4 | ||||||
| 池深H (m) | 3.0~7.0(根据用户自定) | ||||||
| 池长L(m) | 根据用户自定 | ||||||
| 行驶速度V (m/min) | 1.0~2.0 | ||||||
| 行走电机功率N1 (KW) | 0.25X2 | 0.3×2 | 0.55X2 | ||||
| 钢轮直径d(mm) | 250 | ||||||
| 钢轨规格（kg/m) | 15 | 22 | |||||
| 轮距Ｂ1 (mm) | 1500 | 2200 | 2900 | ||||
| 轮压P (KN) | 15 | 22 | 30 | ||||
| 钢轮水平载荷P2(KN) | 6 | 8 | 10 | ||||

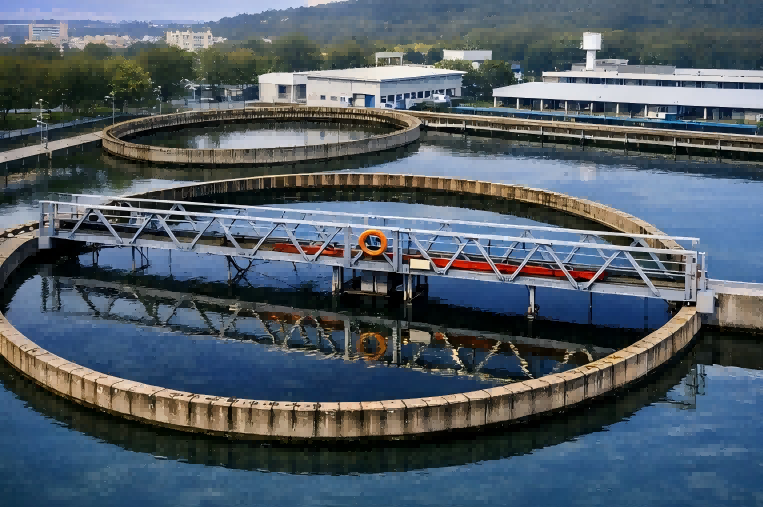

工程案例
联系我们 | 获取报价
其他产品
相关产品
常见问题FAQ
Q：QX型桥式吸泥机适用于哪些池型？
A：适用于平流式沉砂池、沉淀池及其他需自动吸泥的场合。
Q：设备是否支持定制？
A：支持按池宽、池深、材质及驱动方式定制。
Q：维护周期多久？
A：建议每季度检查驱动系统与吸泥管路。
需要定制化解决方案？
我们提供技术支持、产品选型与快速报价服务。
